Ar─▒za Tespit Cihaz─▒ ve Osiloskop 7 Fonksiyon 1 Cihazda

FADOS7F1

Elektronik Kartlarda Ar─▒za Tespit Teknikleri
1- Osiloskop kullanmak:

Avantaj─▒: Frekans de─čerleri ve belirli noktalardaki sinyallerin kontrol edilmesinde etkili olarak kullan─▒l─▒r.

Dezavantajlar─▒: Güç kayna─č─▒ ar─▒zas─▒, güç devrelerinin hasar görmesi veya k─▒sa devre gibi durumlarda karta besleme vermek sorunun daha da büyümesine ve daha fazla malzemenin hasar görmesine neden olabilir. Malzemenin de─čerini ölçmez.

2- Multimetre kullanmak:
Avantaj─▒: Karta besleme verilmeden direnç, diyot ölçümü yap─▒labilir.

Dezavantajlar─▒: Direnç kademesinde karta uygulanan voltaj 0,5 Volttan daha küçüktür. Diyot ölçümünde 2V civar─▒ndad─▒r. Bu nedenle pek çok noktada az hasarl─▒ malzemeleri tespit etmek mümkün olmaz. Dokunulan noktadan tek bir de─čer ölçülmesi ar─▒zay─▒ bulmay─▒ zorla┼čt─▒r─▒r. Kart üzerindeki di─čer malzemeler etkisiyle baz─▒ malzemelerin de─čeri ölçülemez. Örne─čin direnç ile kondansatör paralelse kondansatör de─čerini ölçmez veya yanl─▒┼č de─čer ölçer.

3- Ak─▒m-Gerilim (VI) Test cihaz─▒ kullanmak:
Avantajlar─▒: Karta besleme vermeden, dokunulan noktaya sinüs olarak bir sinyal uygular ve ak─▒m-gerilim grafi─čini ç─▒kar─▒r. Dokunulan noktan─▒n en az─▒ndan –5V + 5V ve daha yüksek voltajlarda grafi─čini ç─▒karmas─▒, diyotlar─▒ iletime geçirir ve ters voltajl─▒ s─▒z─▒nt─▒lar─▒ da ortaya ç─▒karmas─▒ nedeniyle ar─▒za bulmada çok büyük avantaj sa─člar.

Dezavantajlar─▒: Baz─▒ VI Test cihazlar─▒nda malzemelerin de─čerlerinin ölçümü özelli─či yoktur. Pek çok modelde osiloskop özelli─či yoktur.  Gerek duyuldu─čunda osiloskop veya multimetre de ayr─▒ca bulunmas─▒ gerekir. Katot tüplü olan VI Test cihazlar─▒ büyük ve a─č─▒r oldu─ču için kolay ta┼č─▒nabilir de─čildir. Özellikle gezici servislerde ta┼č─▒ma sorunu olu┼čturur.

 4- ─░deal Çözüm: FADOS7F1 Kullanmak:
Avantajlar─▒:
1- FADOS7F1 Tüm bunlar─▒n avantaj k─▒sm─▒ndaki özellikleri fazlas─▒yla sahiptir. Çift kanal VI Test cihaz─▒d─▒r ve her grafik 2.5 mV hassasiyet ile 720 farkl─▒ gerilim-ak─▒m ölçümü al─▒narak olu┼čturulur. Bu nedenle çok hassast─▒r.
2- VI Testinde haf─▒za özelli─či sayesinde sa─člam kart─▒n özelliklerini haf─▒zaya al─▒p, sonradan bozuk kart ile hassas bir kar┼č─▒la┼čt─▒rma yapmak da mümkündür.
3- Test esnas─▒nda zaman kayb─▒n─▒ azaltmak için kar┼č─▒la┼čt─▒rma yaparken uyumlu ve uyumsuz noktalarda farkl─▒ ses vererek, sürekli olarak bir karta, bir ekrana bakmak zorunda kalmadan, sadece test etti─činiz karta yo─čunla┼čarak h─▒zl─▒ bir kar┼č─▒la┼čt─▒rma yapma imkân─▒ sa─člar.
4- 3 Farkl─▒ ayarda grafi─či ayn─▒ anda ekranda gösterebilir.
5- Multimetre gibi malzeme de─čer ölçümü yapabilir. Ek olarak dokunulan noktadaki birden fazla malzemenin de─čerini ayn─▒ anda e┼čde─čer devre ┼čemas─▒ ile birlikte gösterir. Bu özelli─či benzersizdir.
6- Osiloskop özeli─či vard─▒r ve çift kanall─▒ haf─▒zal─▒ osiloskop olarak kullan─▒l─▒r.
7- Kare dalga sinyal ç─▒k─▒┼č özelli─čini kullanarak devreye sinyal uygulay─▒p, di─čer kanal ile ç─▒k─▒┼č sinyallerini osiloskop ekran─▒nda görüntülemek mümkündür.
8- Küçük oldu─ču için ta┼č─▒mas─▒ kolayd─▒r. Bilgisayar çantas─▒n─▒n içinde kolayl─▒kla ta┼č─▒nabilir.
9- Daha pek çok özelli─či ile elektronikçinin ─░sviçre çak─▒s─▒ gibidir. Gerek duydu─čunuzda herhangi bir özelli─čini kullanabilirsiniz.

FADOS7F1 Fonksiyonlar

1) Çift Kanal Ar─▒za Tespiti (VI Grafi─či)
Sa─člam ile bozuk kart─▒ besleme vermeden birebir kar┼č─▒la┼čt─▒rma
2) Haf─▒zadan Kar┼č─▒la┼čt─▒rmal─▒ Ar─▒za Tespiti
Sa─člam kart─▒ haf─▒zaya al─▒p, haf─▒zadan ar─▒zal─▒ ile kar┼č─▒la┼čt─▒rma
3) E┼čde─čer Devre Çizimi***
Dokundu─čunuz noktaya ba─čl─▒ olan R, C veya Diyot devre ┼čemas─▒
4) Direnç, Kondansatör ve Diyot De─čer Tespiti***
Dokundu─čunuz noktadaki malzemelerin de─čerlerini ölçme özelli─či
5) Çift Kanal Dijital PC Osiloskop
Ek olarak ihtiyaç duydu─čunuzda osiloskop olarak kullanma imkan─▒
6) Kare Dalga Ç─▒k─▒┼č Sinyali
1. Kanal osiloskop, 2. Kanal sinyal üreteci olarak kullan─▒labilir
7) Analog Gerilim Ç─▒k─▒┼č─▒
1. Kanal osiloskop, 2. Kanal hassas analog gerilim ç─▒k─▒┼č─▒ verir
*** Bu özelliklerin benzeri ba┼čka cihazlarda yoktur.

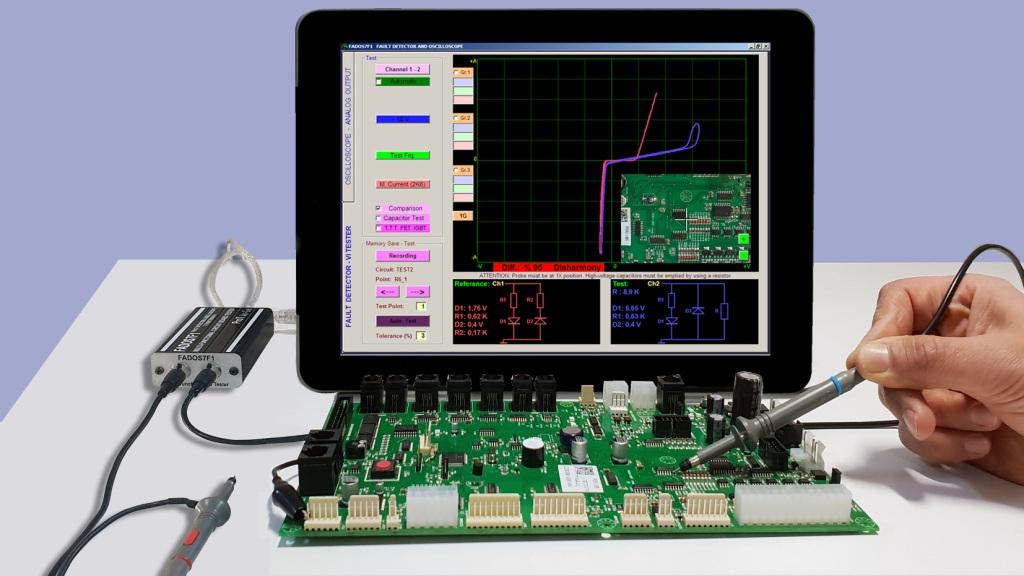

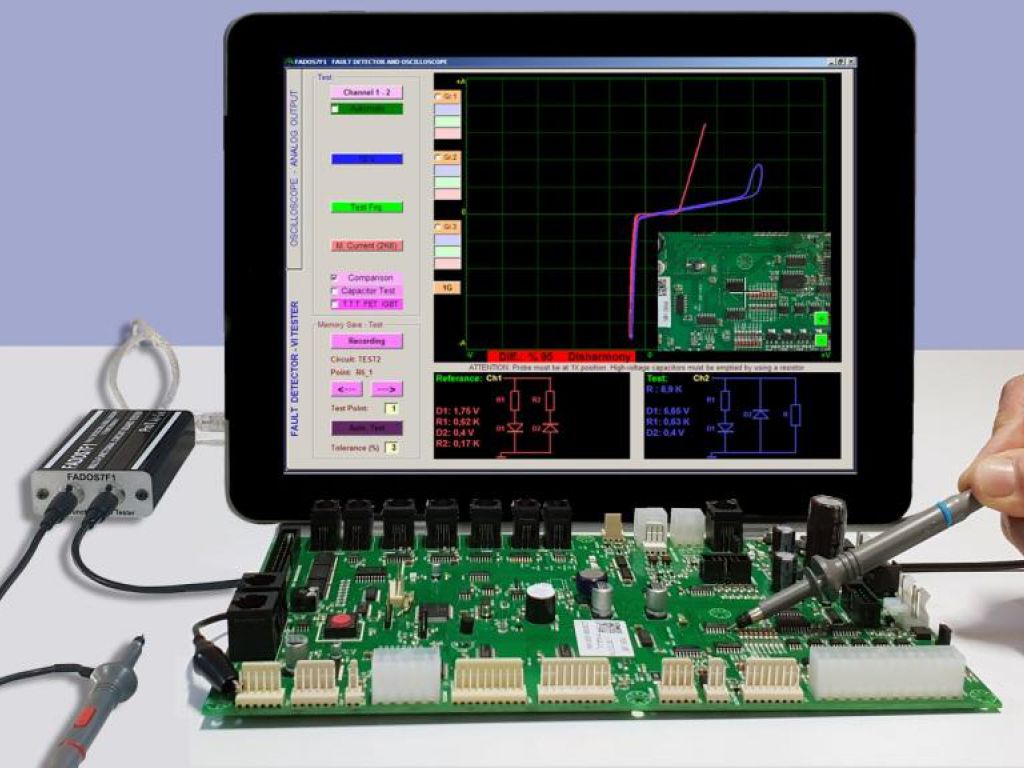

Circuit Board Tester for Repair
Circuit Board Tester for Repair

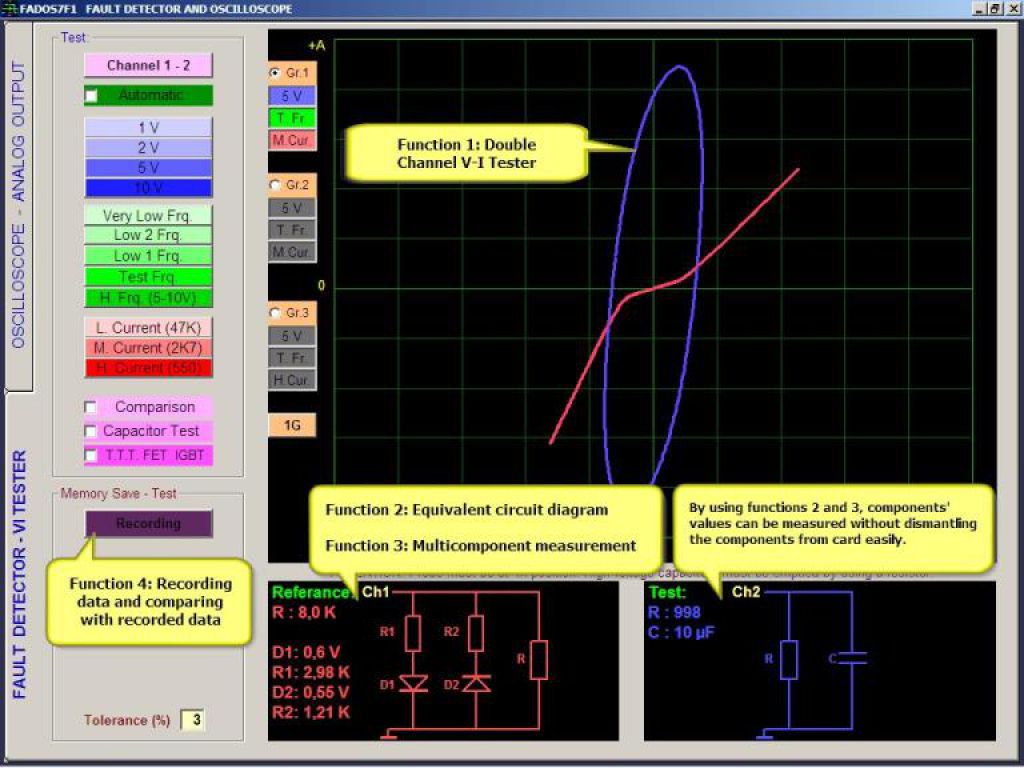

Functions of Circuit Board Tester
Functions of Circuit Board Tester

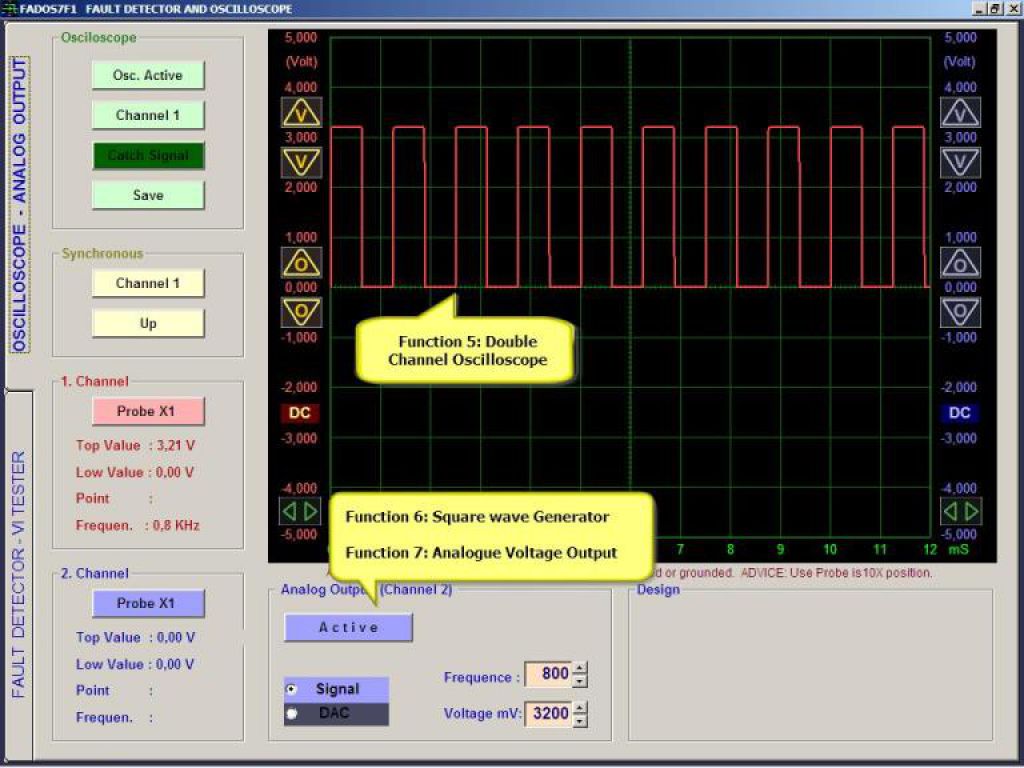

Screen of Oscilloscope
Screen of Oscilloscope

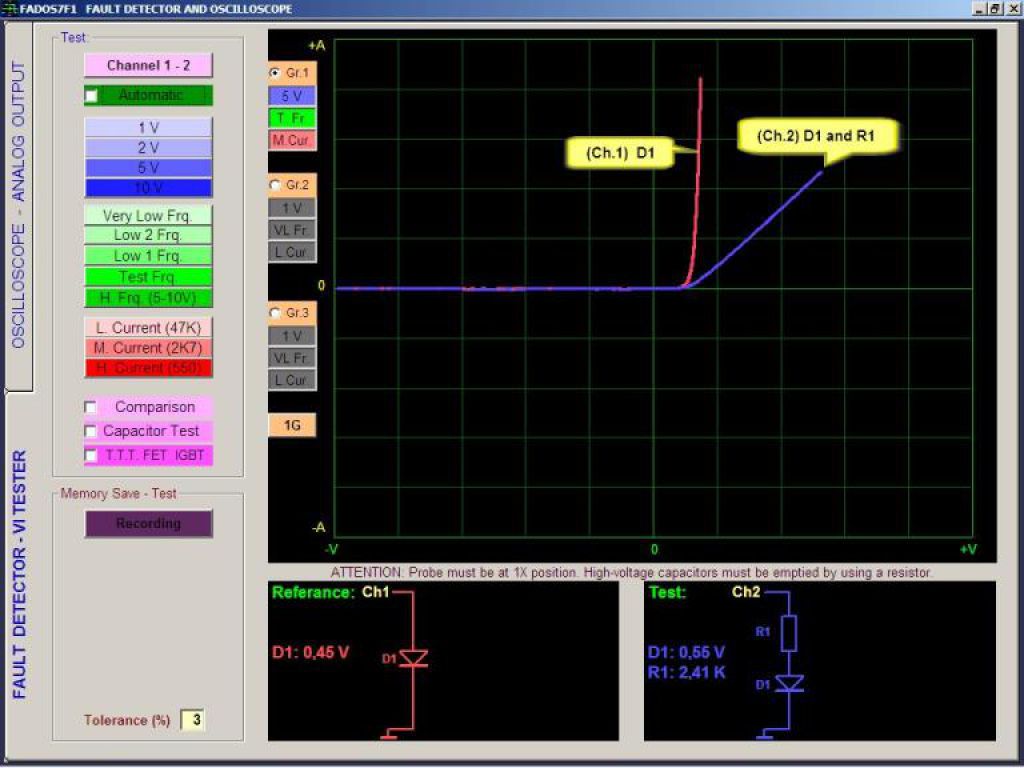

Screen of diode and series diode resistance
Screen of diode and series diode resistance

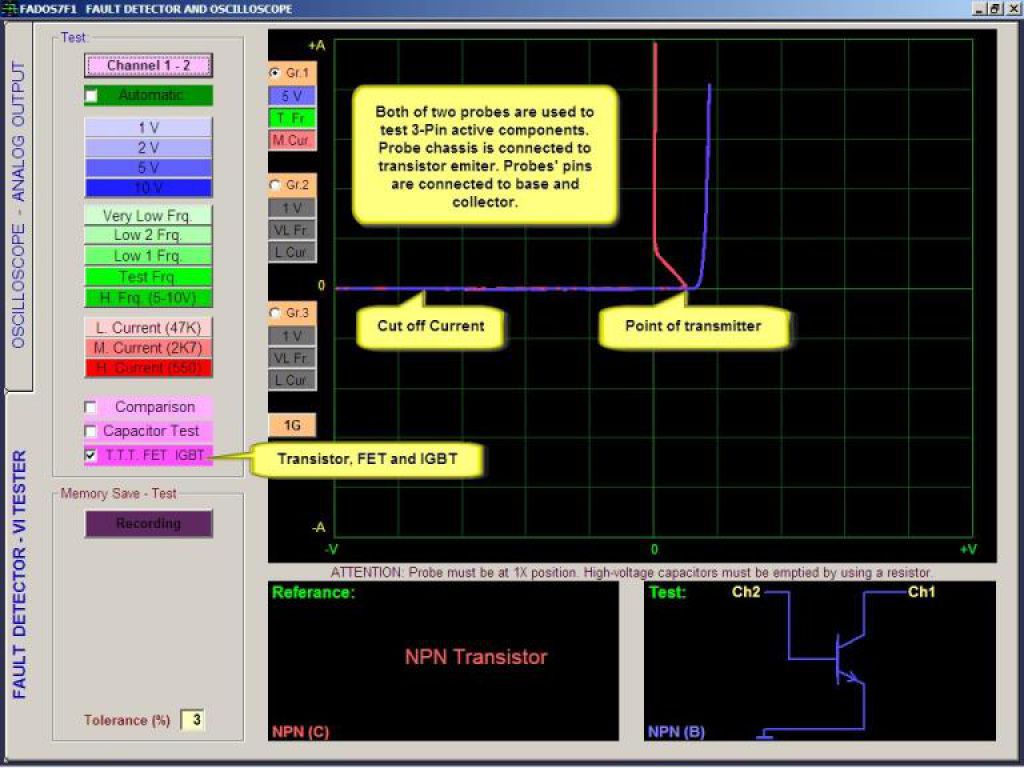

Transistor Testing
Transistor Testing

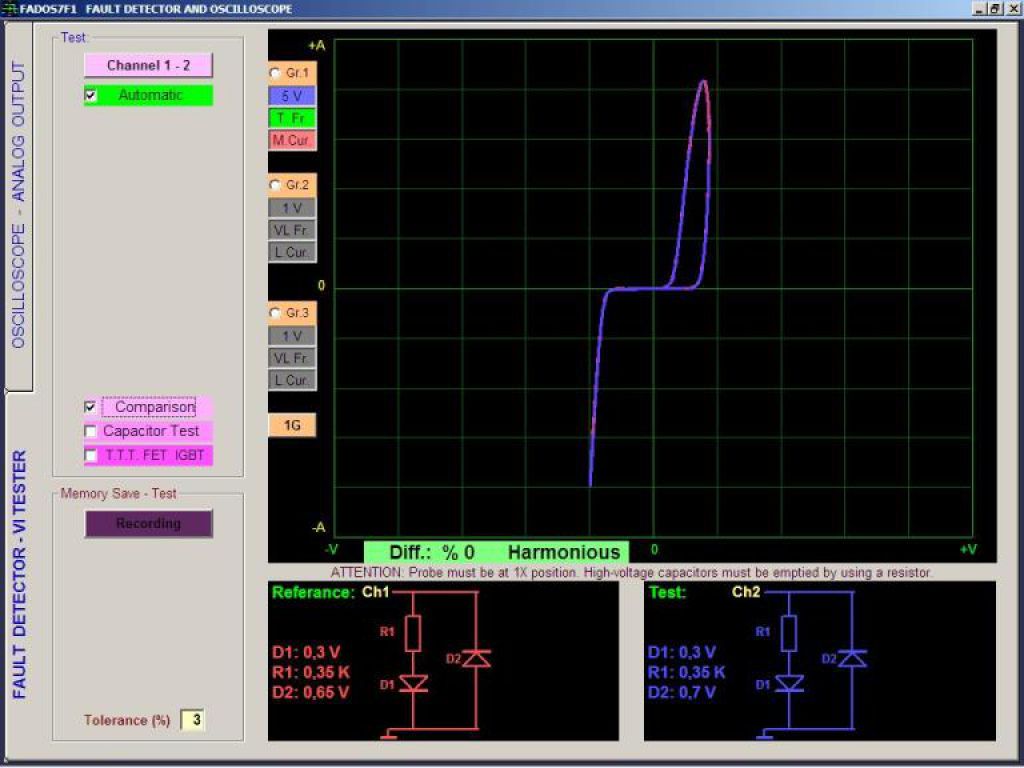

IC Testing
IC Testing

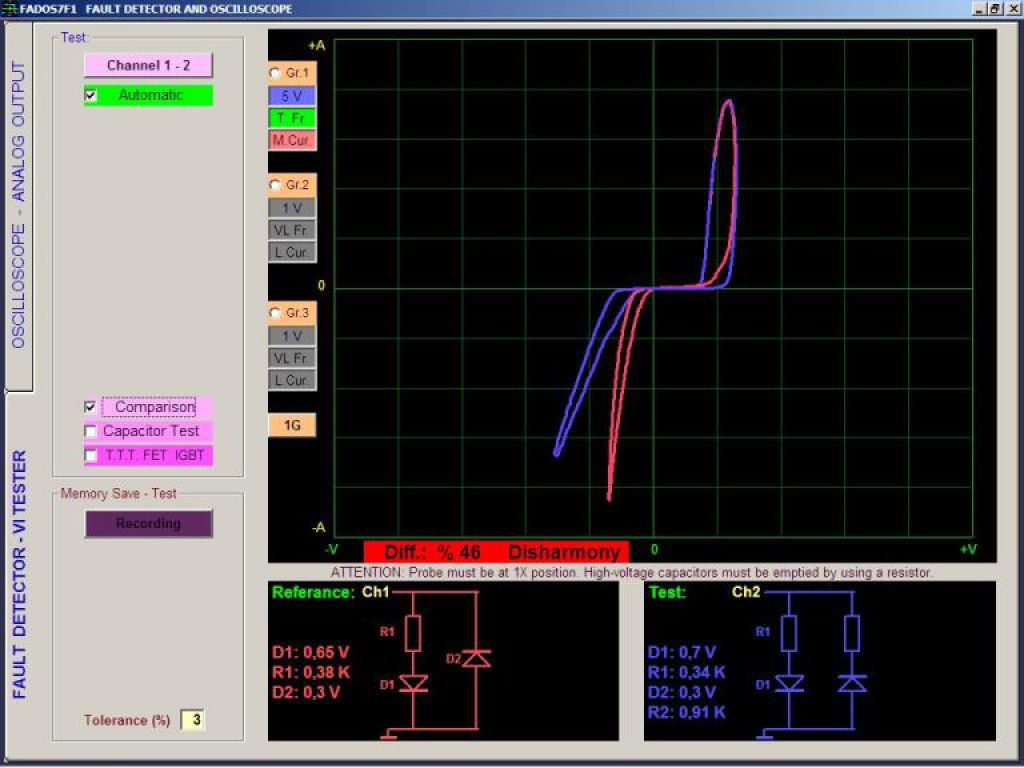

Faulty IC Testing
Faulty IC Testing
Kullan─▒m─▒ ve ─░ki Kart─▒n Kar┼č─▒la┼čt─▒r─▒lmas─▒
Fault Detector - VI Tester
Faulty card with memorized data
